Handmessgerät für Zinkoxid-Ableiter

Handheld-Zinkoxid-Ableitertester Zinkoxid-Ableiter sind Blitzableiter mit hervorragender Schutzleistung. Durch die Ausnutzung der hervorragenden nichtlinearen Spannungs--Stromeigenschaften von Zinkoxid ist der Strom, der bei normaler Arbeitsspannung durch die Ableiter fließt, extrem gering (im Bereich von Mikroampere oder Milliampere); Hochpräziser Metalloxid-Ableiter (MOA)-Tester. Wenn eine Überspannung auftritt, fällt der Widerstand stark ab, wodurch die Energie der Überspannung abgeleitet und die Schutzwirkung erzielt wird. Der Unterschied zwischen dieser Art von Ableitern und herkömmlichen Ableitern besteht darin, dass sie keine Entladungsstrecke haben; Stattdessen werden die nicht-linearen Eigenschaften von Zinkoxid genutzt, um die Rolle der Stromableitung und -unterbrechung zu übernehmen.

Handmessgerät für Zinkoxid-Ableiter

1. Große Strombelastbarkeit
Dies spiegelt sich vor allem darin wider, dass der Blitzableiter in der Lage ist, verschiedene Blitzüberspannungen, transiente Netzfrequenzüberspannungen und Betriebsüberspannungen zu absorbieren. Die Strombelastbarkeit von Zinkoxid-Blitzableitern entspricht vollständig den Anforderungen nationaler Normen und übertrifft diese sogar. Die Indikatoren für Entladungsniveau, Energieabsorptionskapazität, 4/10 Nanosekunden große Stromstoßtoleranz, 2 ms Rechteckwellenstrombelastbarkeit usw. haben in China das führende Niveau erreicht.
2. Hervorragende Schutzeigenschaften
Zinkoxid-Blitzableiter sind elektrische Produkte, die dazu dienen, verschiedene elektrische Geräte im Stromnetz vor Überspannungsschäden zu schützen. Sie haben eine gute Schutzleistung. Da die nichtlinearen Eigenschaften der Zinkoxid-Ventilplatte sehr gut sind, fließen bei normaler Arbeitsspannung nur wenige Mikroampere Strom durch, was eine Konstruktion als lückenlose Struktur ermöglicht, die eine gute Schutzleistung, ein geringes Gewicht und eine kleine Größe ermöglicht. Wenn eine Überspannung auftritt, steigt der durch die Ventilplatte fließende Strom schnell an, während gleichzeitig die Amplitude der Überspannung begrenzt wird, wodurch die Energie der Überspannung freigesetzt wird. Anschließend kehrt die Zinkoxid-Ventilplatte in einen Zustand mit hohem Widerstand zurück, sodass das Stromsystem normal funktionieren kann.
3. Gute Dichtungsleistung
Die Ableiterkomponenten verwenden hochwertige Verbundmäntel mit guter Alterungsbeständigkeit und Luftdichtheit. Es werden Maßnahmen wie die Kontrolle des Kompressionsgrads des Dichtungsrings und das Hinzufügen von mehr Dichtungskleber ergriffen. Der Keramikmantel dient als Dichtungsmaterial, um eine zuverlässige Abdichtung zu gewährleisten und die Leistung des Ableiters zu stabilisieren.
4. Mechanische Leistung
Dabei werden vor allem die folgenden drei Faktoren berücksichtigt:
(1) Die seismische Kraft, der es standhalten kann;
(2) Der maximale Winddruck, der auf den Blitzableiter wirkt;
(3) Die maximal zulässige Spannung am Draht oben am Blitzableiter.
5. Gute Entkalkungsleistung
Die lückenlosen Zinkoxid-Blitzableiter weisen eine hohe Schmutzbeständigkeit auf.
Der in der nationalen Norm festgelegte Kriechstreckengrad ist:
II Klasse - Bereiche mit mittlerer Verschmutzung: Kriechstrecke 20 mm/kv
III Klasse - Bereiche mit starker Verschmutzung: Kriechstrecke 25 mm/kv
IV-Klasse - Besonders stark verschmutzte Bereiche: Kriechstrecke 31 mm/kv
6. Hohe Betriebssicherheit
Die langfristige Betriebssicherheit hängt von der Qualität des Produkts und davon ab, ob die Auswahl des Produkts sinnvoll ist. Die wichtigsten Faktoren, die die Qualität des Produkts beeinflussen, sind folgende:
(1) Die Rationalität der Gesamtstruktur des Blitzableiters;
(2) Die 伏安-Eigenschaften und Alterungsbeständigkeitseigenschaften des Zinkoxid-Ventilblechs;
(3) Die Dichtungsleistung des Blitzableiters.
7. Leistungsfrequenzfestigkeit
B. einphasige Erdung, lange-Leitungskapazitätseffekte und Lastabwurf, können verschiedene Ursachen zum Anstieg der Netzfrequenzspannung oder zur Erzeugung transienter Überspannungen mit hoher -Amplitude führen. Der Blitzableiter ist in der Lage, einem bestimmten Anstieg der Netzfrequenzspannung innerhalb eines bestimmten Zeitraums standzuhalten.

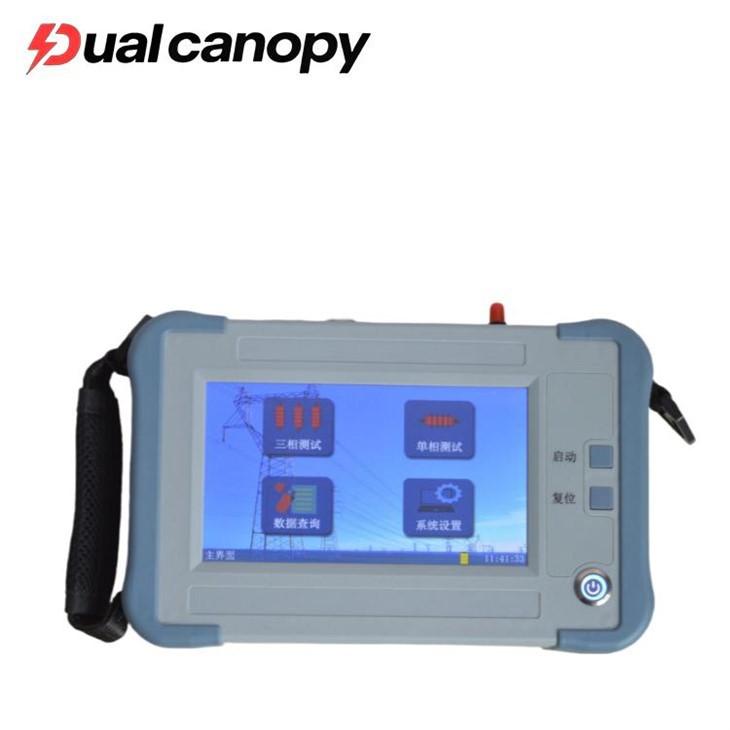

Der tragbare Zinkoxid-Ableitertester ist ein Spezialgerät zur Erkennung verschiedener elektrischer Parameter von Ableitern sowohl im Feld als auch im Labor. Es wird häufig bei der Online-Überwachung vor Ort (Live-Tests) und Labortests (Wartung bei ausgeschaltetem Gerät) von Zinkoxid-Ableitern eingesetzt. Es entspricht den technischen Anforderungen der „DL/T987-2005 Zinc Oxide Arrester Resistance Current Tester - General Technical Conditions“ der chinesischen Energieindustriestandards. Dieses Instrument nutzt fortschrittliche Technologien wie Mikrocomputer-Probenahme und -Steuerung. Es kann den Gesamtstrom, die dritte Harmonische, den Widerstandsstrom, den Spitzenwiderstandsstrom, den kapazitiven Strom, die Wirkleistung usw. von Zinkoxid-Ableitern unter Netzfrequenzspannung messen. Es zeigt auch die Wellenformen von Spannung und Strom an und liefert Druckausgaben. Es verfügt über ein großes Flüssigkristalldisplay, chinesische Menüführungen für die Bedienung und verbesserte Möglichkeiten zur Mensch-Computer-Interaktion. Es bietet auch eine Anzeige der Verkabelung vor Ort. Dieses Instrument zeichnet sich durch einfache Verkabelung, hohe Messgenauigkeit und hohe Zuverlässigkeit aus.

1. Messparameter und -bereich
Prüfspannung: KV
Dritte Harmonische Spannung: KV
Gesamtstrom (Spitze): 0 - 20 mA
Dritter Harmonischer Strom: 0 - 20 mA
Widerstandsstrom (Spitze): 0 - 20 mA
Widerstandsstromspitze: 0 - 20 mA
Kapazitiver Strom (Spitze): 0 - 20 mA
Stromverbrauch des Überspannungsableiters: 0 - 8W
Zusätzlich zur Anzeige der oben genannten Messwerte können auch die Verläufe von Spannung und Gesamtstrom angezeigt werden.
2. Messfehler
Prüfspannung: ±2 %
Gesamtstrom: ±2 %
Widerstandsstrom: ±5 %
Kapazitiver Strom: ±5 %
Stromverbrauch des Überspannungsableiters: ±5 %
3. Eingangssignal
Spannungssignal (Niederspannungsseite des PT): AC 5 - 200V
Stromsignal: AC 0 - 20mA
4. Betriebsstromversorgung AC 220 V ± 10 % 50 Hz
5. Kontinuierliche Betriebszeit der Batterie
Mehr als 8 Stunden
6. Ladezeit des Akkus
Mehr als 6 Stunden
7. Instrumentengröße 34 cm × 22 cm × 20 cm
8. Gewicht des Instruments
5 kg (ohne Kabelbox)
